PTP Denetleyici

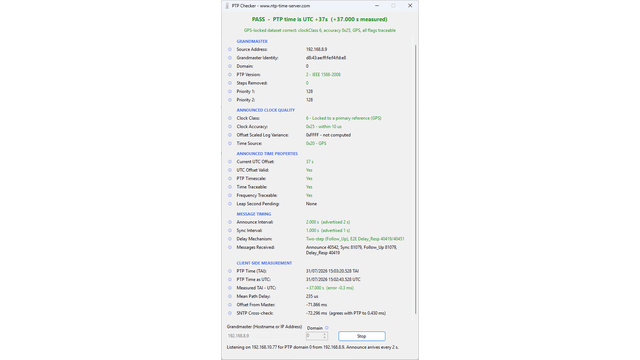

Araç, grandmaster cihazınız hakkında; duyurulan saat sınıfı, saat doğruluğu ve zaman kaynağı, duyurulan zaman özellikleri, mesaj zamanlaması ile istemci bakış açısından ölçülen kayma ve yol gecikmesi dahil olmak üzere eksiksiz bir rapor oluşturur.

Her ölçüm bağımsız bir SNTP sorgusuyla karşılaştırılır; böylece PTP zaman ölçeğinin gerçekten UTC'ye göre doğru kaymayla çalıştığını doğrulayabilirsiniz.

Grandmaster:

• Kaynak adresi : Announce mesajlarının gerçekte hangi IP adresinden geldiği.
• Grandmaster kimliği : Grandmaster cihazının, genellikle MAC adresinden türetilen sekiz baytlık saat kimliği.
• Etki alanı : 0 ile 255 arasındaki PTP etki alanı numarası. Her etki alanı, aynı ağ üzerinde bağımsız bir zaman sistemidir.
• PTP sürümü : Kullanılan protokol sürümü. Sürüm 2, IEEE 1588-2008 standardıdır.
• Steps Removed : İstemci ile grandmaster arasındaki sınır saatlerinin sayısı. Sıfır, grandmaster cihazının doğrudan duyulduğu anlamına gelir.
• Öncelik 1 : En iyi ana saat algoritmasının kullandığı ilk belirleyici ölçüt; 0 ile 255 arasında. Düşük değerler kazanır. Varsayılan değer 128'dir.
• Öncelik 2 : En iyi ana saat algoritmasının kullandığı son belirleyici ölçüt; 0 ile 255 arasında. Düşük değerler kazanır. Varsayılan değer 128'dir.

Duyurulan saat kalitesi:

• Saat sınıfı : Grandmaster cihazının şu anda bir referansa ne şekilde izlenebilir olduğunu gösterir.
  • 6 : GPS gibi bir birincil referansa kilitli.
  • 7 : Daha önce bir birincil referansa kilitlenmiş olup şu anda tutma modunda.
  • 13 : Uygulamaya özgü bir referansa kilitli.
  • 14 : Daha önce uygulamaya özgü bir referansa kilitlenmiş olup şu anda tutma modunda.
  • 52 ve 58 : Tutma modunda ve şartname dışında.
  • 248 : Varsayılan. Saat serbest çalışıyor ve hiçbir referansa izlenebilir değil.
  • 255 : Yalnızca bağımlı.
• Saat doğruluğu : Grandmaster cihazının, referansına ne kadar yakın olduğuna dair kendi tahmini.
  • 0x20 : 25 ns içinde.
  • 0x21 : 100 ns içinde.
  • 0x22 : 250 ns içinde.
  • 0x23 : 1 us içinde.
  • 0x24 : 2,5 us içinde.
  • 0x25 : 10 us içinde.
  • 0x26 : 25 us içinde.
  • 0x27 : 100 us içinde.
  • 0x28 : 250 us içinde.
  • 0x29 : 1 ms içinde.
  • 0x2A : 2,5 ms içinde.
  • 0x2B : 10 ms içinde.
  • 0xFE : Bilinmiyor.
• Offset Scaled Log Variance : Grandmaster saatinin kararlılığının bir ölçüsü. 0xFFFF değeri, grandmaster cihazının bunu hesaplamadığı anlamına gelir.
• Zaman kaynağı : Grandmaster cihazının kullandığı referans türü.
  • 0x10 : Atom saati.
  • 0x20 : GPS veya başka bir GNSS.
  • 0x30 : Karasal radyo.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Elle ayarlanmış.
  • 0x90 : Diğer.
  • 0xA0 : Dahili osilatör.

Duyurulan zaman özellikleri:

• Geçerli UTC kayması : TAI'nin UTC'den ne kadar saniye ileride olduğu. Bu metnin yazıldığı sırada 37 saniyedir.
• UTC kayması geçerli : Grandmaster cihazının, duyurduğu UTC kaymasının doğru olduğunu bildirip bildirmediği.
• PTP zaman ölçeği : Grandmaster cihazının, rastgele bir yerel zaman ölçeği yerine PTP zaman ölçeğini, yani TAI'yi dağıtıp dağıtmadığı.
• Zaman izlenebilir : Dağıtılan zamanın bir birincil referansa izlenebilir olup olmadığı.
• Frekans izlenebilir : Dağıtılan frekansın bir birincil referansa izlenebilir olup olmadığı.
• Bekleyen artık saniye : İçinde bulunulan günün sonunda bir artık saniye duyurulup duyurulmadığı ve hangi yönde olduğu. Günün son dakikası o zaman 61 ya da 59 saniye sürer.

Mesaj zamanlaması:

• Announce aralığı : Announce mesajları arasındaki ölçülen aralık; grandmaster cihazının duyurduğu aralığın yanında gösterilir. Varsayılan değer 2 saniyedir.
• Sync aralığı : Sync mesajları arasındaki ölçülen aralık; grandmaster cihazının duyurduğu aralığın yanında gösterilir. Varsayılan değer 1 saniyedir.
• Gecikme mekanizması : Grandmaster cihazının tek adımlı mı yoksa iki adımlı mı çalıştığı ve yol gecikmesinin uçtan uca mı yoksa eşler arası mı ölçüldüğü.
  • Tek adımlı : Sync mesajı kendi iletim zaman damgasını taşır.
  • İki adımlı : İletim zaman damgası ayrı bir Follow_Up mesajıyla gelir.
  • E2E : Yol gecikmesi, Delay_Req ve Delay_Resp kullanılarak grandmaster cihazına kadar ölçülür.
  • P2P : Yol gecikmesi, Pdelay_Req ve Pdelay_Resp kullanılarak bağlantı bağlantı ölçülür.
• Alınan mesajlar : Test sırasında alınan her mesaj türünün anlık sayımı; zaman alışverişindeki boşlukları veya kayıpları ortaya çıkarır.

İstemci tarafı ölçüm:

• PTP zamanı (TAI) : Grandmaster cihazından elde edilen zaman, PTP zaman ölçeğinde.
• UTC olarak PTP zamanı : Aynı zamanın, duyurulan UTC kayması kullanılarak UTC'ye dönüştürülmüş hali.
• Ölçülen TAI - UTC : İki zaman ölçeği arasındaki kaymanın gerçekte ölçülen değeri ve duyurulan değere göre hatası. Bu, yanlış UTC kayması duyuran bir grandmaster cihazını ortaya çıkarır.
• Ortalama yol gecikmesi : Sync ve Delay_Resp alışverişinden hesaplanan, grandmaster ile istemci arasındaki ortalama tek yönlü ağ gecikmesi.
• Ana saatten kayma : Ortalama yol gecikmesi çıkarıldıktan sonra yerel saatin grandmaster cihazına göre kayması.
• SNTP çapraz denetimi : Aynı ana bilgisayarın bağımsız bir SNTP ölçümü ve bunun PTP sonucuyla ne kadar örtüştüğü. Büyük bir uyuşmazlık, ağdan çok grandmaster cihazında bir sorun olduğuna işaret eder.
